Подорожня і беспрогонная покрівля: ключові відмінності

Основне призначення покрівлі - захист внутрішнього обсягу будівель від негативних впливів навколишнього середовища - опадів, вітру і екстремальних температур.

Основні відмінності прогінну і безпрогінної покрівлі

Покрівельне покриття складається з огороджувальних матеріалів, несучих елементів, на які вона спирається і зв'язків, що забезпечують задану форму, стійкість і міцність.

Залежно від області застосування розрізняють теплі і холодні покрівлі, а за конструктивним рішенням:

• з прогонами;
• без прогонів.

При виборі того чи іншого типу на етапі проектування враховують:

• вартість матеріалів;
• складність монтажу;
• призначення будівлі;
• навантаження на покрівлю.

При покритті прогонів між фермами з певним кроком (1,5-3 м) виконують «поперечні» зв'язку, на які потім укладається покрівельний профнастил або інший матеріал. При безпрогінною схемою на стропильні елементи кладуть плити або панелі, які поєднують як несучі, так і огороджувальні функції.

Очевидно, що варіант з прогонами складніший в монтажі і вимагає більшої витрати металу. Недолік безпрогінної покрівлі - велика вага плит, що вимагає посилення розташованих нижче несучих елементів.

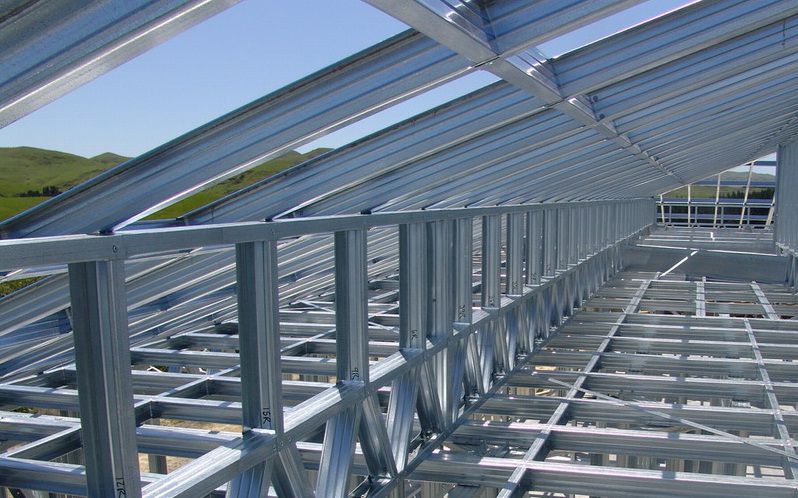

Монтаж покрівлі з прогонами

В якості прогонів найчастіше застосовують катані балки, різні гнуті профілі і (при невеликому кроці) наскрізні конструкції. Вони встановлюються на верхній пояс стропильних ферм в вузлах кріплення і фіксуються за допомогою болтів або зварювання.

Подальше облаштування залежить від того, яка буде покрівля: тепла або холодна. Першу вибирають для опалювальних приміщень, другу - для тих, де температурний режим не важливий або є надмірне виділення тепла (наприклад, в основних металургійних цехах).

Для будівництва теплих дахів на прогони часто укладають профлисти азбестоцементні або інші плити, а також сендвіч-панелі з достатньою товщиною шару утеплювача. Огороджувальні конструкції кріпляться до прогонів саморезами або іншим (в залежності від виду) способом.

Холодні покрівлі гранично прості у виконанні. Для них використовують будь-які матеріали: азбестоцементні або металеві листи з невеликою масою, наприклад , профнастил.

Різновиди прогонів

Завдання прогонів - сприймати навантаження від покрівлі і, через стропильні системи, рівномірно розподіляти її на нижні несучі елементи будівель.

Розрізняють суцільні і гратчасті прогони. Перші мають більшу вагу, проте простіше у виготовленні (з катаних швелерів або двотаврів) і монтажі.

Серед різновидів - гнуті профілі різної форми перетину, які застосовують при незначних навантаженнях і кроці ферм до 12 м.

При великих зусиллях рекомендують застосовувати «наскрізні» (перфоровані) балки, які дешевше гратчастих, але відрізняються кращими міцності міцності.

При виборі суцільних прогонів враховується комплекс навантажень, що діють на елементи (осьові і поперечні сили, згинає моменти і т.д.), А також кут ската. При цьому прогин при нормативному навантаженні по нормалі до скату не повинен перевищувати 0,05%.

Решітчасті прогони виготовляються з великого числа елементів і сполучних деталей і вельми трудомісткі у виготовленні і монтажі.

В якості типового, найбільш простого у виробництві, рекомендується трипанельний прогін. Його поясами є два швелера, грати виконують з гнутого профілю. У даній конструкції верхній пояс сприймає навантаження на стиснення і вигин, а решта елементів - виключно поздовжні зусилля, що «в сумі» забезпечує високу стійкість.

Монтаж безпрогінної покрівлі

Залежно від відстані між стропильними фермами для облаштування безпрогінної покрівлі застосовують великопанельні плити стандартних довжин 3,6 або 12 метрів. Поздовжні ребра, як і у випадку з прогонами, спираються на верхній пояс балок і фіксуються як мінімум по трьох кутах.

Оскільки залізобетонні плити мають солідний вага останнім часом на зміну їм приходять металеві панелі, чия маса (в тому числі з-за меншою товщини) нижче в 4-5 разів. Друга перевага таких конструкцій - простота кріплення і виготовлення. Недолік - більша витрата стали.

Використання стали дає можливість виготовити утеплені сталеві сендвіч-панелі, які складаються з каркаса з внутрішнім наповненням утеплювачем, гідроізоляційного шару і захисного покриття з профнастилу.

Підводячи підсумки

Покрівельна конструкція - особливо відповідальний елемент будівлі. Вона повинна забезпечувати дві основні задачі: захист внутрішнього обсягу від впливу навколишнього середовища і рівномірну передачу навантаження несучим елементам (від колон до фундаменту).

Залежно від призначення споруди використовуються різні способи облаштування покрівлі, кожен з яких має свої переваги і недоліки. Оцінка характеристик при проектуванні БМЗ повинна вестися «в комплексі»: з урахуванням як економічних і монтажних, так і експлуатаційних якостей.
