Інструменти і захоплення для підйому і монтажу сэндвич-панелей

Повна монтажна готовність сендвіч-панелей значно скорочує терміни будівництва БМЗ (швидкомонтованих будівель), але монтаж огороджувальних конструкцій – не просте завдання, що вимагає відповідального підходу, професіоналізму та досвіду. Існує ряд правил і вимог, що пред'являються до виконання монтажних робіт. Про це в статті:

• Правила монтажу сендвіч-панелей

Дотримання рекомендацій фахівців, точне проходження ППР (плану виробництва робіт) гарантує якість споруджуваного об'єкта.

Інструменти для монтажу сендвіч-панелей

Незважаючи на простоту конструкції, міцність і довговічність, тришарова металева сендвіч-панель вимагає особливого до себе ставлення. Категорично заборонено розрізати її углошлифовальной машинкою, в простолюдді « болгаркою », так як це може спричинити незворотні наслідки у вигляді порушення цілісності декоративно захисного полімерного шару і подальше зниження експлуатаційних характеристик. У процесі різання абразивним інструментом краю зрізу розігріваються до позамежних температур, що провокує випалювання захисного шару, а іскри, що потрапляють на пофарбовану поверхню, можуть пошкодити захисне покриття.

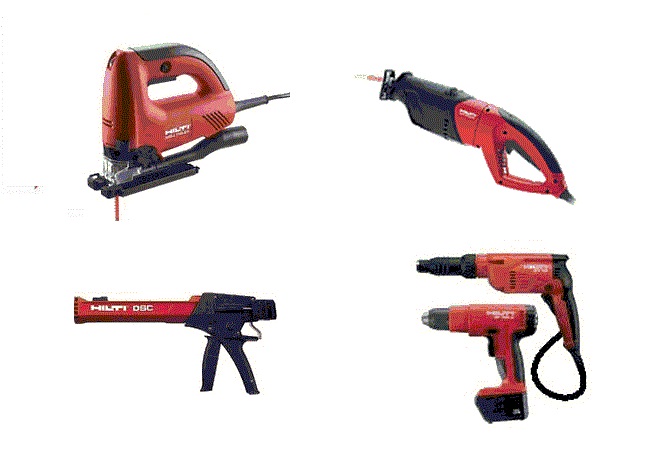

Рекомендовані інструменти для монтажу:

• Сабельная пила;
• Електролобзик;
• Електродрель з відповідною насадкою або шуруповерт;
• Плунжерний пістолет;

Пристосування для монтажу сендвіч-панелей

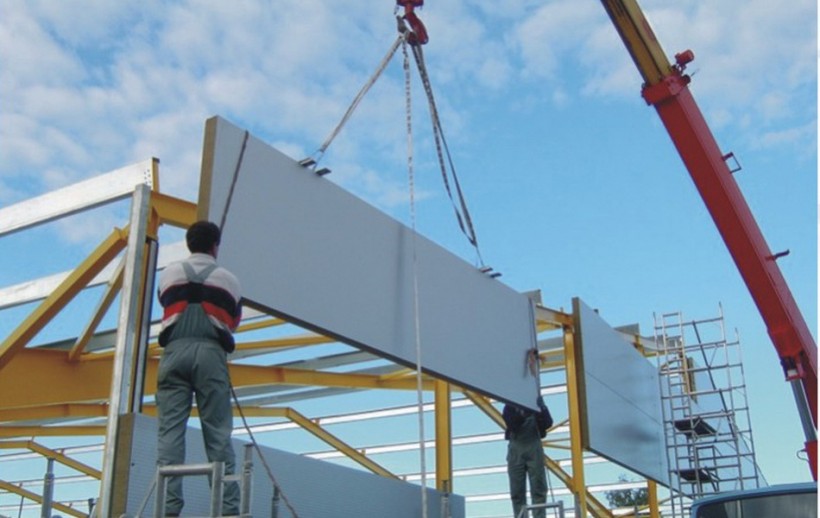

Монтувати сендвіч-панелі можна, як у вертикальному, так і в горизонтальному напрямку. Спеціальне замкове з'єднання забезпечує простоту і швидкість проведення робіт, а також герметичність стиків незалежно від напрямку монтажу. Для підйому конструктивного елементу використовують спеціальні пристосування – вакуумні захвати, також допустимо використання підйомного крана. Умовно, всі пристосування можна розділити на механічні та вакуумні.

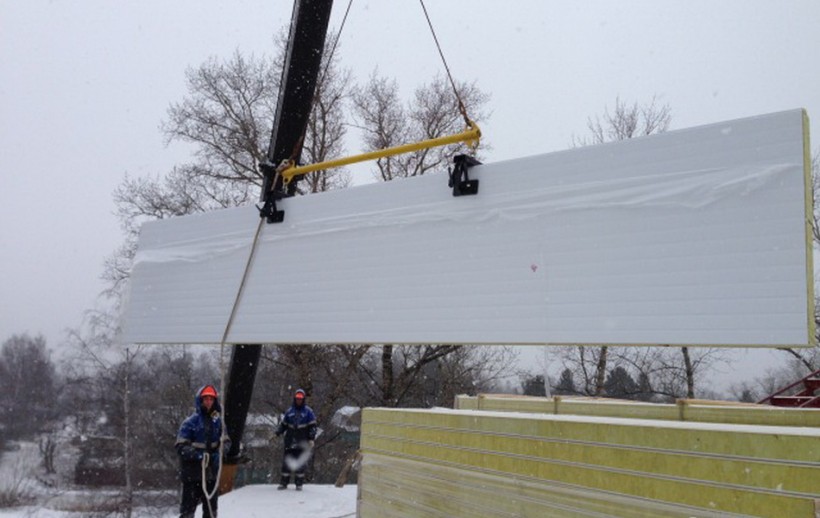

Механічні зачепи і пристосування

Механічний спосіб підйому і транспортування досить простий і економічний, але далеко не всі способи в рівній мірі практичні і безпечні. Варіант вантажопідйомного механізму слід підбирати з урахуванням особливостей монтажу і з оглядкою на зовнішні обставини!

струбцинах захоплення для сендвіч-панелей

Захват-струбцина – класичне вантажозахватне пристрій, складається з гвинтового механізму і головної рами. Дозволяє піднімати панелі товщиною 50-200 мм і вагою близько 200 кг. Рухомий елемент дозволяє контролювати щільність стиснення щоб уникнути пошкодження конструктивних елементів. За правилами техніки безпеки струбцинах захоплення забарвлений в жовтий, оранжевий або червоний колір.

При горизонтальному монтажі панелей великої довжини рекомендується використовувати поперечну балку – траверсу. Можливе використання швелерної або однотавровой балки: панель підвішується кожні 3-4 метри.

Захоплення з кріпленням в замок

Рідко застосовується і, тим не менш, давно існуючий спосіб механічного захоплення – кріплення в замок. Панель встановлюється у вертикальне положення на прокладки, розміщені по всій довжині, кріплення здійснюється за технологією « шип-паз ». Метод застосуємо тільки при горизонтальному монтажі, небезпечний тим, що при зміщенні панелі висока ймовірність пошкодження замка. Також варіант « кріплення в замок » не підійде для панелей великої довжини.

Захоплення « наскрізне просвердлення »

Наскрізний просвердлення застосовується в процесі вертикального монтажу. Метод досить простий. Полягає в просверливании металевої частини панелі з подальшим кріпленням штифтом до захоплення. Складність полягає в тому, що сверловка отворів повинна бути максимально точною з обох сторін. Скріплює штифт повинен увійти строго перпендикулярно краю панелі і паралельно підіймального механізму. Отвори, що утворилися в результаті підйому, згодом закриваються фасонними або кріпильними елементами. Метод не актуальний для панелей, що володіють великою вагою або нестандартної довжиною.

Важливо! За умови застосування механічних захоплень обов'язково використання м'яких (текстильних) строп. Стропи повністю охоплюють і надійно утримують конструктивний елемент до тих пір, поки панель не буде переміщена і змонтована.

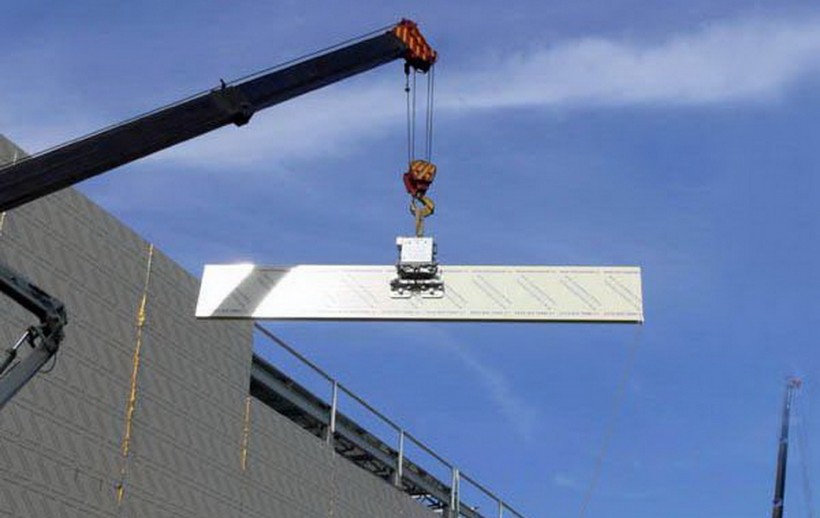

Вакуумний захоплення для сендвіч-панелей

Оптимальним варіантом для швидкого і комфортного монтажу стане вакуумний захоплення – сучасне і надійне вантажопідйомний пристрій. Вакуумний захоплення – траверсів надставка, - універсальний механізм, який може використовуватися в поєднанні з будь-яким з видів підйомних механізмів. Монтаж за допомогою присоски максимально безпечний, може бути, як вертикальним, так і горизонтальним. Також допустимо монтаж в похилій площині, наприклад, покрівельних огорож, при цьому тип профілювання поверхні ролі не грає.

Конструктивно вакуумний захоплення – це кругла або прямокутна металева присоска, доповнена герметизирующим ущільнювачем з гуми, каучуку, нітрит або силікону. Безпосередньо до присоскам за допомогою шланга підключений вакуумний насос. Процес кріплення панелі до складського механізму відбувається наступним чином:

• Присосок накладається на поверхню;
• Поворот спеціального крана підключає вакуумний насос;
• Поверхні щільно зчіплюються один з одним завдяки герметизуючих ущільнювачів.

Для рівномірного навантаження на вантажопідйомного пристрою і забезпечення безпеки переміщення, вакуумна присоска встановлюється строго по центру. Допустима установка від 1 до 12 присосок на одну панель, що дозволяє піднімати конструктивні елементи будь-якої довжини і товщини.

Переваги вакуумної присоски для сендвіч-панелей:

• Можливість працювати з панелями нестандартної довжини і маси;
• Високий рівень безпеки: в разі аварійного відключення вакуумного насоса, в якісних захопленнях передбачений резервний механізм для утримування панелі протягом тривалого часу;
• Можливість швидкої зміни орієнтації: як правило, вакуумний механізм дозволяє розгортати панель на 360 градусів;
• Економія часу: панель може підніматися і транспортуватися безпосередньо з пакету;

БМЗ – відносно новий напрямок в будівництві, якому властиво регулярне впровадження нових технологій. Застосування сучасного обладнання, якісних матеріалів, дотримання рекомендацій щодо будівництва та монтажу значно підвищують шанси на успіх.
