Узлы крепления сэндвич-панелей: теплоизоляция гарантирована

У сэндвич-панелей много достоинств, среди которых можно выделить четыре: доступная стоимость, легкий вес, быстрота монтажа и отличная теплоизоляция.

При возведении зданий любого назначения сэндвич-панели позволяют упростить фундамент. Утеплитель (минеральная вата и пенополистирол) имеют в разы лучшую теплоизоляцию, чем «классические» бетон, кирпич или дерево.

Один из минусов – низкая стойкость к механическим воздействиям, что ограничивает его применение в регионах с сильными ветровыми нагрузками. Однако даже там он может выполнять, пусть не несущую, но теплоизоляционную роль при обшивке.

Стыки между собой и с другими частями здания – потенциально узкие места возникновения мостиков холода – зон потерь тепла.

Место, где происходит соединение, называют узлом. Существуют различные типы узлов и подходы к их обустройству, которые обеспечивают прилегание панелей.

Монтаж дверей

В небольших дверных проемах панели плотно набиваются в каркас и затем зашиваются боковым профилем и уголками. Работы по утеплению дверей считаются одними из наиболее простых и не требуют специальных навыков и специального инструмента.

Узел «цоколь-панель»

Крепление панелей на стены осуществляют снизу. При работе с бетонными или блочными цоколями, в них забиваются дюбеля и прокладываются слои гидроизоляции и (при необходимости) утеплителя. Крепление панелей ведется с помощью саморезов. При этом в зоне крепежа должен быть проложен уплотнитель, обеспечивающий притягивание самореза и нивелирующий возможность дальнейшего смещения и деформации панелей.

Стык панели и цоколя закрывают нащельниками, которые служит как для фиксации элементов, так и для отвода осадков. К цоколю нащельник крепится дюбелями, а к панели – саморезом с уплотнителем с шагом 50 см.

Важно помнить, что при установке первого, цокольного, ряда сэндвич-панелей нужно постоянно проверять вертикальность расположения панелей с помощью строительного уровня: при большой высоте даже смещение в доли градусов обернется серьезным перекосом на верхнем уровне.

Узел «панель – металлоконструкция»

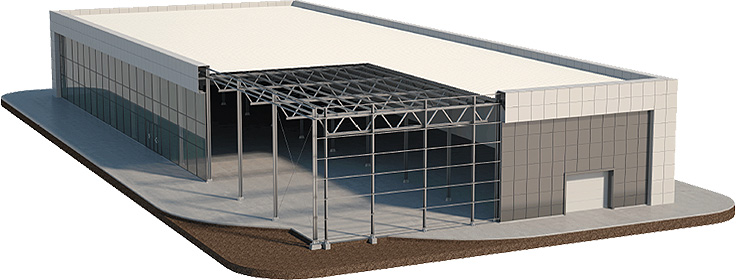

Крепление сэндвич к металлоконструкциям – одна из главных операций при строительстве методом быстровозводимых зданий. Монтаж ведется самонарезающими болтами с уплотнителем. Между стеновыми сэндвич панелями и металлическими элементами прокладывается изолирующий слой - прямой контакт отсутствует. Сверху узел стыка панелей между собой изолируют нащельниками.

Угловые и оконные узлы

Внешние узлы – зона наиболее активных потерь тепла. Для ее защиты угловые закрывают нащельниками, сечение которых имеет прямоугольную форму. Внутренние стыки изолируют обычным нержавеющим уголком.

Стык сэндвич-панелей с оконными проемами закрывается еще одной разновидностью нащельников - для нормального отвода воды и герметизации.

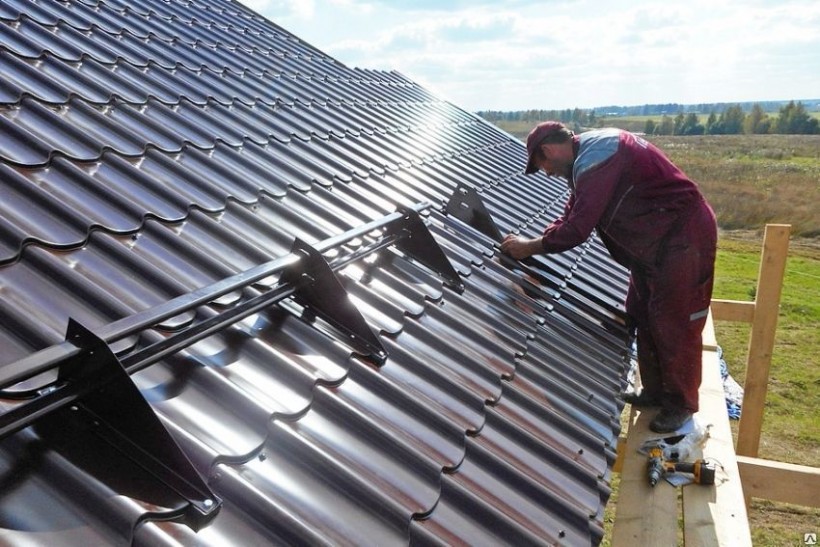

Кровельное крепление

В случае если сэндвич-панели играют на крыше исключительно теплоизоляционную функцию, между ними и кровельным материалом прокладывается дополнительный утеплитель. В данных конструкциях между панелями прокладывается утеплитель или задувается монтажная пена.

Узел «кровля – стена» выполняется с помощью П-образного профиля или стального уголка. Внешние углы переходов оборудуют нащельниками.

Вместо вывода

Независимо от зоны монтажа сэндвич-панелей, задача остается неизменной - обеспечить целостность теплоизоляции по всем поверхностям. Для защиты стыков применяются специальные узлы крепления. Обязательное условие при крепеже саморезами или иным способом - прокладка надежных уплотнителей.
