Несущая способность сэндвич-панелей: нормы и правила расчета
Несущая способность (НС) – уровень максимальной нагрузки, которую способен выдержать конструктивный элемент без нарушения целостности и потери качественных свойств. В процессе проектирования зданий и сооружений большое внимание уделяется точности расчета.
Помимо низкой цены на кровельные сэндвич-панели, отличаются так-же высоким уровнем несущей способности, который колеблется в зависимости от:
- Толщины и типа теплоизоляционного слоя – наполнителя;
- Толщины внутренней и внешней стальной обкладки;
- Ширины площади опирания и т.д.
В основу производства полностью готовых к монтажу трехслойных панелей «АлюТерм» положено использование качественного сырья, новейшие технологии и тщательный контроль. Подробнее об этом в статье:
Высокие показатели тепло-, звукоизоляции, продолжительный срок эксплуатации гарантируют надежность конструкции. Благодаря правильному размещению конструктивных ламелей, панели легко справляются с максимальными нагрузками. Каждая панель снабжена специальным замком, что значительно упрощает монтаж и повышает качество конструкции.
Виды нагрузок

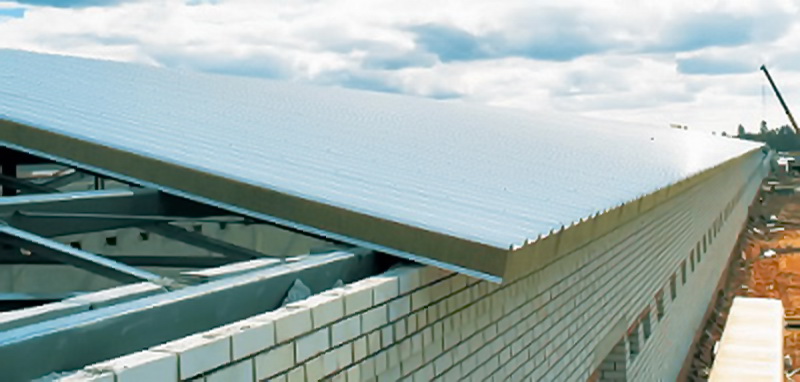

Основная нагрузка на кровлю – снеговая и собственная. Поэтому нельзя забывать, что даже плоской кровле нужен минимальный уклон – 10 градусов, который позволит осадкам беспрепятственно покидать кровельную поверхность.
Нормативный документ для расчета НС - СНиП 2.01.07-85. Нагрузки и воздействия

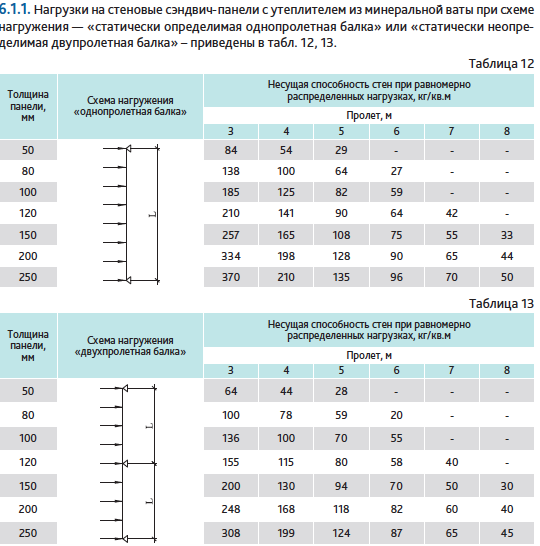

Несущая способность сэндвич-панелей рассчитывается для трех распространенных схем опирания:
- Однопролетная (две опоры);
- Двухпролетная (три опоры);
- Трехпролетная (четыре опоры);
Особенности расчета
В расчет принимаются внешние факторы и особенности конструкции:
- Допускаемый прогиб L/200 пролета;
- Длина пролета от 2 до 4 м;
- Ширина опор не менее 60 мм;
- Толщина обкладок 0,5 мм;
- Плотность наполнителей: минеральная вата - 110-115 кг/м3, пенополистирол ПСБ-С-25 - 15,1-25 кг/м3;
- Собственный вес конструкций;
- Сосредоточенная нагрузка в середине пролета и т.д..
Информация о несущей способности сэндвич-панелей «АлюТерм» при равномерно распределенной нагрузке и по критерию максимального прогиба L/200 содержится в рекомендациях по проектированию.
