Как крепятся сэндвич-панели. Крепление к бетону и металлу
Основа быстромонтируемого здания (БМЗ) – прочный каркас из металла или железобетона. Поверх него монтируются ограждающие конструкции (ОК). Ограждения могут быть выполнены из полностью готовых к монтажу трехслойных сэндвич-панелей, либо же из наборного сэндвича – полистовой сборки.
Учитывая, что полистовка обходится застройщику несколько дороже и требует больших трудозатрат, актуальность в строительстве приобрели именно готовые панели.
Как крепятся сэндвич-панели?

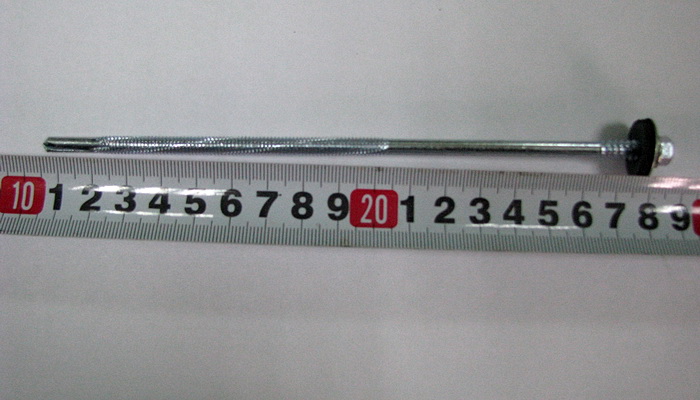

Сэндвич-панели крепятся к каркасу из любого материала, будь-то металл, бетон, дерево и т.д., исключительно с помощью самонарезающих винтов. Для каждого вида материала свой саморез.
Но приемлемым и правильным с технической точки зрения было и остается крепление исключительно к металлу, винтами предназначенными для металла. Тип, диаметр и длина самореза определяется толщиной панели, материалом каркаса, сложностью узла. Информация о крепежных элементах и особенностях крепления содержится в проектной документации. В частности длина и диаметр определяется путем сложных расчетов с учетом приходящихся нагрузок. В частном строительстве рассчитать длину винта можно по следующей формуле:
Длина винта = толщина панели + длина части самореза с резьбой + 5 мм,
где 5 мм – величина, компенсирующая наличие уплотнительной шайбы. Уплотнительная шайба – обязательный элемент крепежной системы. Она обеспечивает не только плотность соединения, но и предотвращает снижение эксплуатационных характеристик сэндвича. Нарушение целостности полимерного покрытия, как и обкладки в целом, - чем и является крепление, - прямя угроза качеству ограждающих конструкций. Во избежание развития коррозийных процессов и изменения свойств утеплителя для крепления металлических панелей используется винт с оцинкованной или кадмированной поверхностью, снабженный уплотнительной шайбой.
Молекулы цинка на поверхности шурупа предотвращают окисление металла, резиновая шайба надежно герметизирует место соединения.
В процессе монтажа важно соблюдать ключевые требования:
- Саморез должен вкручиваться строго под углом 90 градусов – наклоны и перекосы недопустимы;
- Нельзя перетягивать или недотягивать винт – целостность уплотнительной шайбы не должна нарушаться.
Подробнее:
Крепление сэндвич-панели к бетону

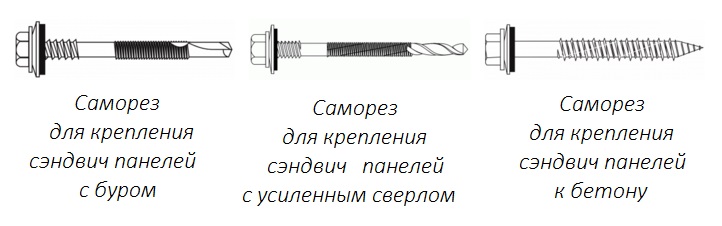

К бетону металлический сэндвич крепится так же, как и к металлическим конструкциям - с помощью самонарезающих винтов. Единственное отличие – поверх бетонного основания монтируются пояса из металла. Несколько отличается и тип резьбы винта. Саморезы для крепления к бетону обладают специальной резьбой с переменным диаметром. Именно она обеспечивает высокие показатели на вырыв самореза из бетонного основания.
Рассчитать количество саморезов, необходимых для крепления к железобетонному основанию можно следующим образом:
Для стеновых ОК:
Площадь ОК х 1,5 = количество саморезов,
где 1,5 – коэффициент количества, т.е. для крепления квадратного метра стеновой панели необходимо полтора винта.
Для кровельных сэндвич-панелей принцип расчета аналогичен, за исключением того, что коэффициент количества равен двум.
Успехов в строительстве!
